modificacion que le voy a hacer al SLO

Notapor zeth5778 » Sab May 29, 2010 5:51 am

hola gente, ahora en unos meses voy a ver si subo unas fotos de una modificacion que le estoy por hacer al SLO, le voy a hacer un dual EQ, es en el circuito de relays. asi que en cualquier momento meto el aporte :D:D
Avatar de Usuario
zeth5778
Miembro estable

Mensajes: 68
Registrado: Sab May 29, 2010 4:16 pm

Notapor ska_gatotw » Sab May 29, 2010 5:51 am

brujo escribió:bueno :roll: por que no haces un post dentro de unos meses??


súblime
Nunca termino nad
Nuevo foro KiCad en español: http://elektroquark.com/forokicad/index.php
Avatar de Usuario
ska_gatotw
Miembro estable

Mensajes: 2476
Registrado: Sab May 29, 2010 4:25 pm
Ubicación: Trelew - Chubut

Notapor zeth5778 » Sab May 29, 2010 5:51 am

jajajaja lo de los meses estuvo de mas ahora en unos dias, porq estoy terminando con un laburo, no me puse a pensar cuando escribi jajaja sorry
Avatar de Usuario
zeth5778
Miembro estable

Mensajes: 68
Registrado: Sab May 29, 2010 4:16 pm

Notapor zeth5778 » Sab May 29, 2010 5:51 am

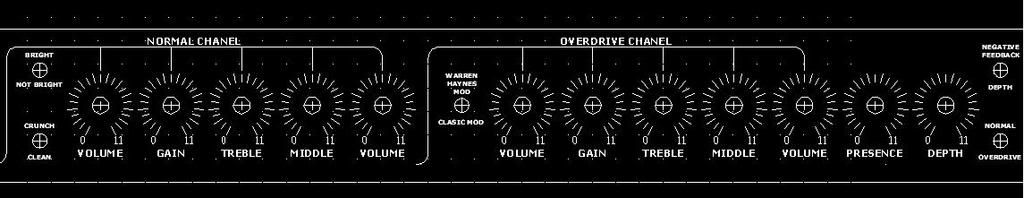

aca esta el frente para el dual eq, estoy armando los pcb ya pero despues publico todo bien, no tengo la mas minima idea de como
sacar el archivo del frente en una imagen desde el acad 2008 asi que tome una foto de la pantalla

Imagen

en la foto se ven las leyendas del pote todas las lineas del mismo espesor pero las lineas donde van los numeros son mas gruesas cuando se
imprime, nada mas que el cad no deja verlo cuando se dibuja

otra cosa no me alcanzo a entrar en la imagen las perillas de encendido y stand by y el jack de input
----------------------------------------------------------------
recien acabo de darme cuenta de que tengo un error en una de las leyendas, repeti el volumen
Avatar de Usuario
zeth5778
Miembro estable

Mensajes: 68
Registrado: Sab May 29, 2010 4:16 pm

Notapor gulahendrix » Sab May 29, 2010 5:51 am

cuando vas a explicar como hacer los frentes vieja!!!!
Avatar de Usuario
gulahendrix
Miembro estable

Mensajes: 1860
Registrado: Sab May 29, 2010 4:20 pm
Ubicación: Caseros,Villa Bosch

Notapor zeth5778 » Sab May 29, 2010 5:51 am

de como hacer serigrafia decis????


o de como esta echo el frente del slo mio???

el frente del slo mio es una calco ploteada, ahora en este quiero ver si le puedo hacer la serigrafia, ya que cobre un laburito

-------------------------------------------------------------------------------------
edit

aca dejo los pcb de los potes

Imagen

los termine recien ahora tengo que hacer el pcb de el dual eq ahora en un rato supongo lo subo
Avatar de Usuario
zeth5778
Miembro estable

Mensajes: 68
Registrado: Sab May 29, 2010 4:16 pm

Notapor gulahendrix » Sab May 29, 2010 5:51 am

serigrafia me referia

Explicate un poco mas el dual eq

un abrazo
Avatar de Usuario
gulahendrix
Miembro estable

Mensajes: 1860
Registrado: Sab May 29, 2010 4:20 pm
Ubicación: Caseros,Villa Bosch

Notapor zeth5778 » Sab May 29, 2010 5:51 am

bueno lo de la serigrafia lo voy a explicar, estoy tratando de conseguir la tela para poner imprimir pero lo voy a explicar.

aca esta el pcb que hace funcionar el dual eq.

este pcb hay que conectarlo al pre y utiliza el eq del pre original y el eq que esta en el pcb.

Imagen

despues subo de nuevo los pcb para los potes que los modifique para poder agregarle el warren hayne mod


otra cosa mas despues lleno los pcb asi se entienden mejor, no lo llene porq me daba fiaca, ya que recien termine de dibujarlos en cad
Avatar de Usuario
zeth5778
Miembro estable

Mensajes: 68
Registrado: Sab May 29, 2010 4:16 pm

Re: modificacion que le voy a hacer al SLO

Notapor luchomack » Mié Ago 23, 2017 5:54 pm

podrías subir de nuevo la imagen del pcb?
luchomack
Miembro estable

Mensajes: 77
Registrado: Lun May 28, 2012 7:29 pm
